Thermografie elektrischer Anlagen
Thermografische Prüfung elektrischer Anlagen: Unsichtbare Hotspots erkennen, bevor sie zum Brand führen. VdS-konform, NRW-weit.
Kostenlos anfragen
Unsichtbare Gefahren sichtbar machen

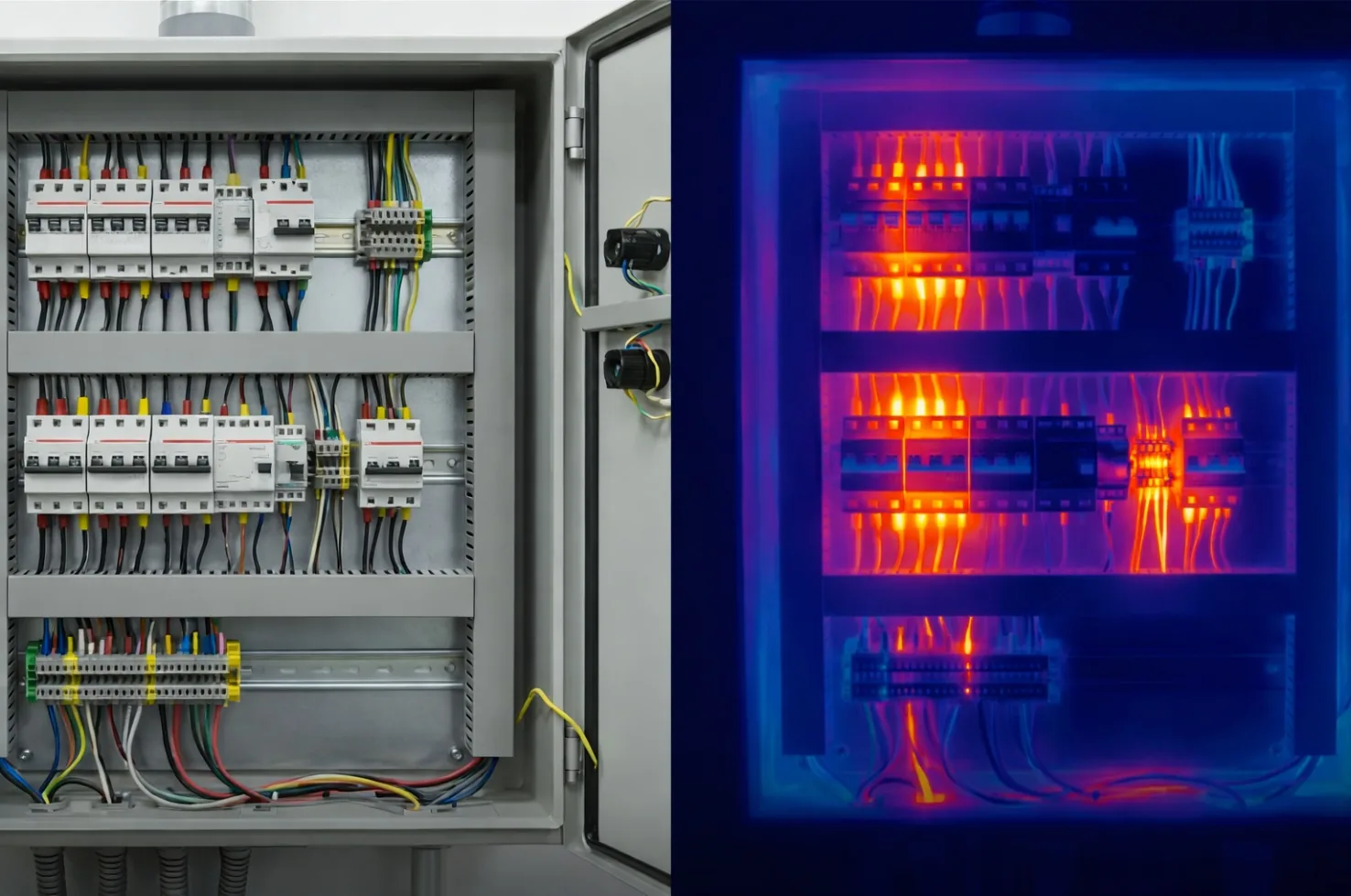

Elektrische Brände entstehen selten plötzlich. Wochen oder Monate vorher bilden sich an schadhaften Verbindungen, überlasteten Leitern oder korrodierten Klemmen sogenannte Hotspots. Diese Wärmequellen sind mit bloßem Auge unsichtbar. Mit einer Wärmebildkamera werden sie dagegen sofort erkennbar.

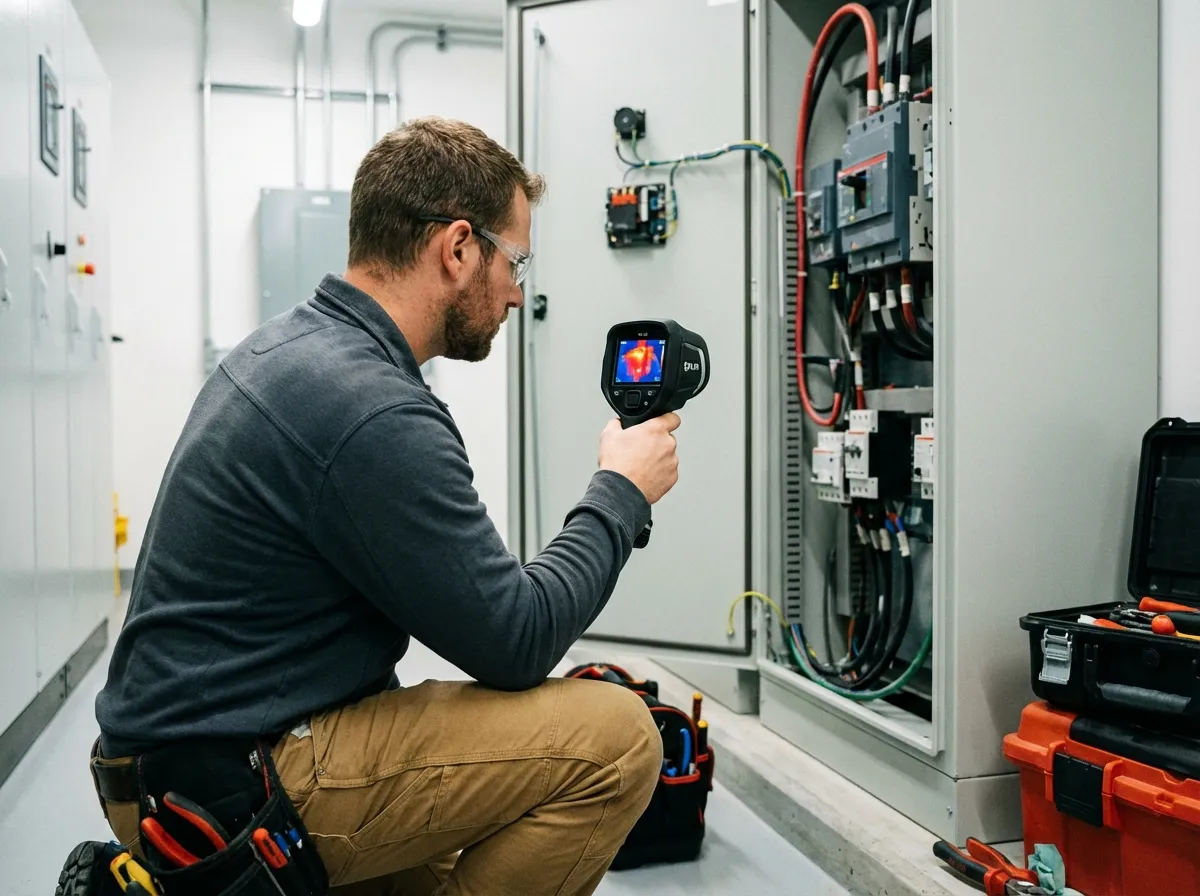

GPE Gericks Prüf- und Elektrotechnik führt thermografische Prüfungen an elektrischen Anlagen nach den Richtlinien der VdS 2858 durch. Die Prüfung erfolgt kontaktlos und zerstörungsfrei im laufenden Betrieb. Ihre Produktion muss dafür nicht stillstehen.
Die VdS 2858 (Verband der Sachversicherer) empfiehlt Thermografie als wirksame Maßnahme zur Brandverhütung. Viele Versicherer erkennen regelmäßige thermografische Prüfungen als schadensmindernde Maßnahme an und honorieren sie mit günstigeren Prämien.
Einsatzgebiete der Thermografie
Die thermografische Prüfung eignet sich für alle Bereiche, in denen elektrische Energie verteilt oder geschaltet wird. Typische Einsatzgebiete:
- Schaltschränke und Schaltanlagen: Leistungsschalter, Schütze, Sicherungen und Sammelschienen unter Last
- Hauptverteilungen und Unterverteilungen: Klemmenleisten, NH-Sicherungen, Überstromschutzorgane
- Transformatoren: Wicklungen, Anschlüsse, Kühlung
- Kabeltrassen und Durchführungen: Überlastete Leitungen, fehlerhafte Presshülsen
- Motoranschlüsse: Klemmenkästen, Frequenzumrichter, Steuerleitungen
Die Thermografie ergänzt die klassische Prüfung ortsfester Anlagen nach DIN VDE 0105-100 ideal. Während die elektrische Prüfung Messwerte liefert, zeigt die Thermografie sofort, wo sich Wärme aufstaut.
Vorteile der thermografischen Prüfung
- Kontaktlos: Keine Berührung spannungsführender Teile nötig. Kein Risiko für den Prüfer, kein Risiko für Ihre Anlage.
- Im laufenden Betrieb: Die Prüfung findet unter realer Last statt. Genau dann, wenn sich thermische Probleme zeigen.
- Zerstörungsfrei: Kein Öffnen von Vergussverbindungen, kein Lösen von Klemmen. Die Anlage bleibt unverändert.
- Schnelle Ergebnisse: Auffälligkeiten sind sofort auf dem Wärmebild erkennbar. Sie erhalten den Befundbericht innerhalb weniger Tage.
- Versicherungsrelevant: Viele Sachversicherer fordern oder empfehlen regelmäßige Thermografie gemäß VdS 2858.
Typische Befunde bei der Thermografie
GPE Gericks Prüf- und Elektrotechnik dokumentiert jeden Befund mit Wärmebild, Realbild und Temperaturangabe. Die häufigsten Befunde in der Praxis:
- Lose Klemmen: Erhöhter Übergangswiderstand erzeugt Wärme. Bereits 10 K Temperaturerhöhung gegenüber vergleichbaren Verbindungen sind ein Warnsignal.
- Überlastete Leiter: Zu geringer Querschnitt oder zu hohe Last führen zu gleichmäßiger Erwärmung entlang des gesamten Leiters.
- Fehlerhafte Verbindungen: Korrodierte oder oxidierte Kontaktflächen, schlecht verpresste Kabelschuhe, gelöste Schraubverbindungen.
- Defekte Sicherungen: Einseitig erwärmte NH-Sicherungshalter deuten auf Kontaktprobleme hin.
- Unsymmetrische Lastverteilung: Unterschiedliche Temperaturen auf den drei Phasen können auf eine Schieflast hindeuten.
Jeder Befund wird nach Dringlichkeit klassifiziert. So wissen Sie genau, welche Maßnahmen sofort nötig sind und welche bei der nächsten Wartung erledigt werden können.
Versicherung und Brandverhütung
Rund ein Drittel aller Brände in Gewerbebetrieben hat eine elektrische Ursache (laut IFS, Institut für Schadenverhütung und Schadenforschung). Die Thermografie erkennt viele dieser Brandursachen, bevor es zum Schaden kommt.
Die VdS 2858 beschreibt die Anforderungen an thermografische Prüfungen elektrischer Anlagen. Versicherer nutzen diese Richtlinie als Grundlage für ihre Schadensverhütungsempfehlungen. Wer regelmäßig prüfen lässt, kann das gegenüber seiner Versicherung dokumentieren. In vielen Fällen führt das zu günstigeren Konditionen.
Die Thermografie ist besonders sinnvoll in Kombination mit der DGUV V3 Prüfung. Beide Prüfungen zusammen decken den elektrischen Brandschutz umfassend ab.
